Quartier L100: Medical Center und Hotel

Im Rahmen der aktuellen Energieoptimierungsmaßnahmen wird das System um ein Niagara-basiertes Lastmanagement für die gesamte Kältetechnik, von der Kaltwassererzeugung über das Kaltwasserverteilnetz bis zu den Verbrauchern, erweitert. Verschiedenste Kälteverbraucher mit unterschiedlichsten Lastprofilen für das Hotel- und Ärztehaus ändern dynamisch ihre Lastanforderungen nach Belegung, inneren Lasten sowie Außentemperatur.

Energieoptimierte Kältetechnik mit Niagara Komponenten

Am Festspielhaus Baden-Baden gelegen, empfängt das Designhotel seine Gäste mit einer ressourcensparenden Gebäudetechnik. Das Quartier gruppiert sich um eine große Piazza mit einem Hotel mit 130 Zimmern und Suiten, einem Ärztehaus mit 15 Facharzt- Praxen, einem Mehrfamilien-Wohnhaus sowie einer integrierten zweigeschossigen Tiefgarage mit 200 Stellplätzen.
Alle Zimmer und Suiten des Designhotels verfügen über ein integriertes Raummanagement, das intelligent und homogen mit allen Gebäudetechnikgewerken und unter den Komponenten der Raumautomation interagiert.

Das gesamte Quartier wurde vor fünf Jahren mit rund 40.000 Datenpunkten über alle Anwendungen der Gebäudetechnik durchgängig digitalisiert.  Die Digitalisierung, begonnen von der Automation der Primäranlagen, Heizung, Kälte- und Raumlufttechnik, Sanitär über die durchgängige Raumautomation mit Beleuchtung, Sonnenschutz bis zur Integration des Hotelbuchungssystems OPERA-Fidelio von ORACLE und der webbasierten PGA WEBvisuBMS, erfolgte herstellerunabhängig.

Das vom Systemintegrator PGA Automation eingesetzte offene Gebäudeautomationssystem integriert alle Anwendungen nahtlos via dem Niagara OPERA-Fidelio-Treiber. Die Interaktion und Kommunikation zwischen Raum- und Gebäudeautomation sowie dem Hotelbuchungs- system OPERA sorgen dafür, dass der Gast mit einer "Welcome"- Szene begrüßt wird, einer voreingestellten Atmosphäre aus Beleuchtung, Audio-Lautstärke, Raumklimatisierung und offenem Sonnenschutz. Nach dem Auschecken wird der Raum wieder in den energetisch optimalen Zustand "unbelegt" gestellt.

DIE HERAUSFORDERUNG

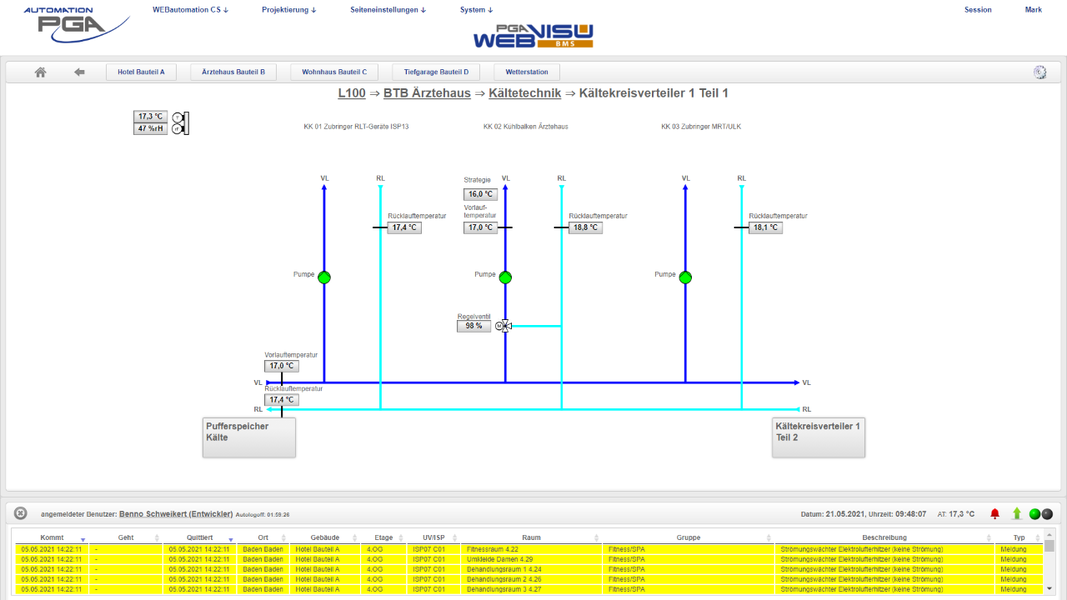

Im Rahmen der aktuellen Energieoptimierungsmaßnahmen wird das System um ein Niagara-basiertes Lastmanagement für die gesamte Kältetechnik, von der Kaltwassererzeugung über das Kaltwasser- verteilnetz bis zu den Verbrauchern, erweitert.
Verschiedenste Kälteverbraucher mit unterschiedlichsten Lastprofilen für das Hotel- und Ärztehaus ändern dynamisch ihre Lastanforderungen nach Belegung, inneren Lasten sowie Außentemperatur.

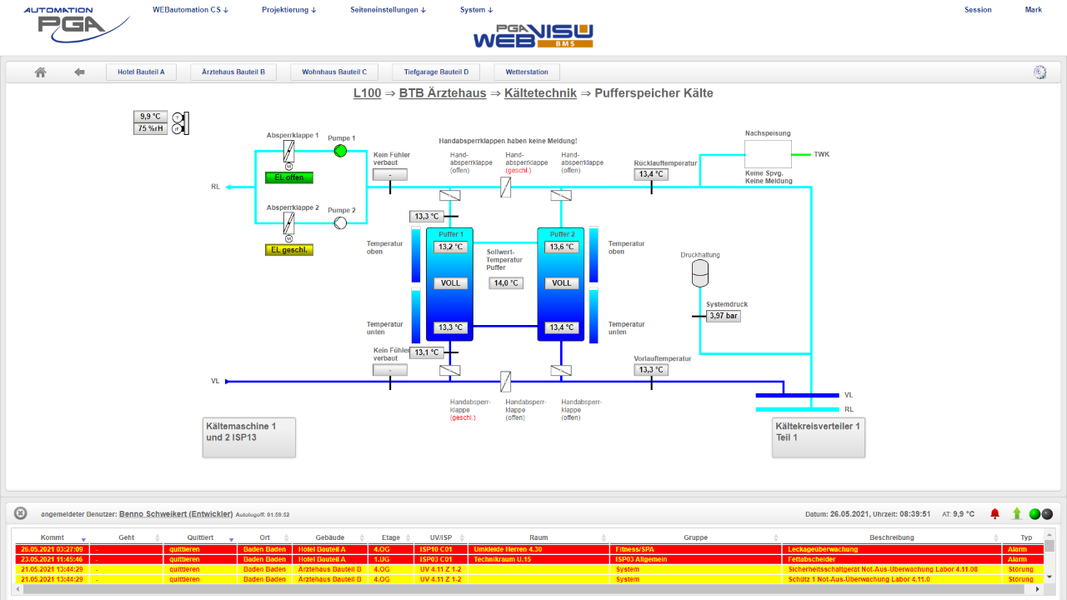

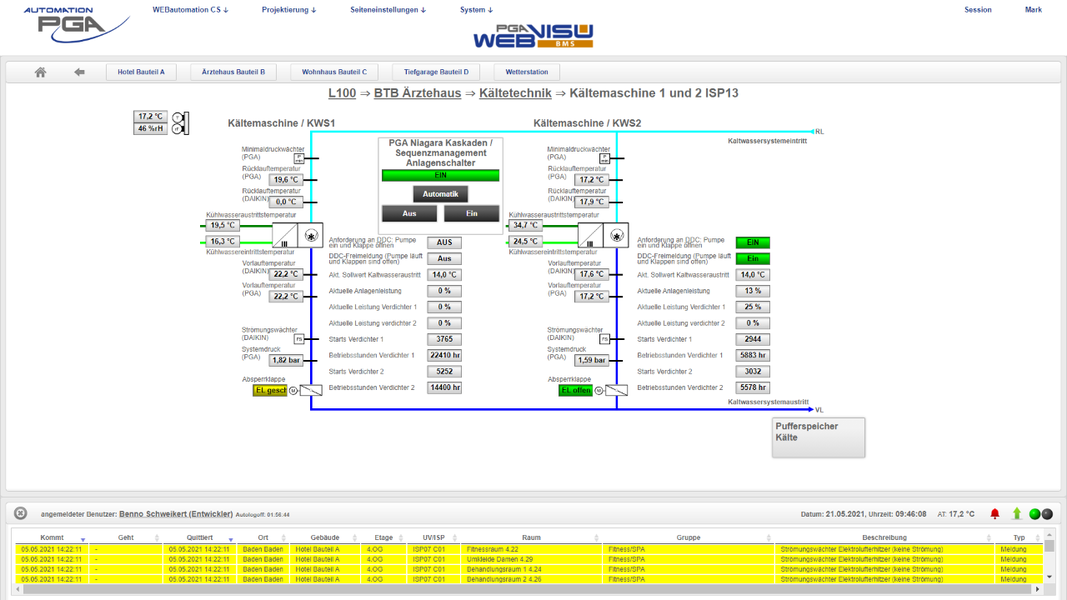

Das Kältemanagement wird mit dem offenen Niagara 4 Framework® optimiert. Herzstück der Automation ist ein Tridium Niagara JACE® 8000 Controller. Der JACE Controller sammelt alle Daten der Kälteverbraucher via BACnet von der Raum- und Gebäudeautomation, verschiedener Hersteller, analysiert diese und aggregiert daraus die optimale Lastanforderung für das Kältemaschinenmanagement sowie das Pumpenpuffermanagement. Durch die bereits bestehende Vernetzung und Integration werden alle Lastanforderungen von Kühlverbrauchern wie: RLT Geräte,  via BACnet erfasst und dem Niagara-basierten Lastmanagement zugeführt. Über Modbus werden die Daten zur Steuerung und Überwachung der Kältemaschinen direkt mit dem neuen JACE Controller kommuniziert.

DIE OPEN AUTOMATION SOLUTION

Erfahren in der Umsetzung energieeffizienter Automationslösungen, erweitern PGA und ProSystems die bestehende Gebäudetechnik mit innovativen Integrations- und Automationskomponenten aus dem Niagara Framework®. Als IoT-Integrationsplattform kommt der SBS JACE 8N4 Controller zum Einsatz. Zugehörig ist das AutomationServer-Kit SBS JACE 8N4.

Eine Erweiterung der webbasierten Leittechnik mit direktem Zugriff über die Weboberfläche der PGA WEBvisuBMS trägt zur Energieoptimierung der Kältetechnik bei. Einen direkten Fernzugriff haben auch die Niagara®-Entwickler. In der PGA-Zentrale programmieren sie über die vorhandene VPN-Verbindung den entsprechend vorbereiteten JACE Controller und vermeiden damit zusätzliche Kosten für die Anfahrt. Im Backend-Bereich wird auf der Niagara 4 Workbench gearbeitet und im Frontend wird die PGA WEBvisuBMS angepasst.

DIE ERGEBNISSE

Unsere Open Automation Solution ermöglicht, dass für das Hotel und das angrenzende Ärztehaus nur noch genau so viel Kälte erzeugt, wie benötigt wird. Mit dieser nachhaltig optimierten Kälteversorgungstechnik wird nicht nur die Energieverbrauch gesenkt, sondern auch die Umwelt entlastet. Die Betriebskosten bestehend aus Energieeinsatz, Verschleiß und Wartungskosten werden erheblich reduziert.

Diese offene Automationslösung zur durchgängigen Digitalisierung der Gebäudetechnik ermöglicht es uns, den Support beim Kunden sowohl im Frontend als auch im Backend direkt per VPN-Zugriff zu leisten. Gerade in Zeiten der Pandemie können wir Sie aufgrund dieser Digitalisierungsmaßnahme weiterhin bei Systempflege, Erweiterung und Optimierung im Bereich Service und Support unterstützen.
