Gebäudebetriebssystem für den MAIN TOWER Frankfurt


Mit BACnet und dem Niagara Framework® legt PGA Gesellschaft für Prozess- und Gebäudeautomatisierungstechnik mbH den Grundstein für die Planung eines Gebäudebetriebssystem im 55 Stockwerke hohen MAIN TOWER in Frankfurt. Auf einer Musterfläche sind passende Automatisierungskomponenten schon im Einsatz. PGA Automation übernahm zusammen mit Distributionspartner OAS Open AutomationSystems GmbH die Systemintegration.

Der MAIN TOWER ist Teil der Skyline von Frankfurtam Main. Im Jahr 1999 eröffnet, zählt er mit 200 Metern Höhe und 55 Stockwerken zu den vier höchsten Hochhäusern in Deutschland. Mit einer herausragenden Umweltbilanz wurde er 2011 nach LEED Gold Standard, 2016 nach LEED Platinum Standard zertifiziert. Zur weiteren Verbesserung der Energieeffizienz wurde 2022 mit einer umfassenden Modernisierung der Gebäudeleittechnik sowie der Gebäude- und Raumautomation begonnen. Als Integrationsplattform für die neuen und bestehenden Systeme wird der BACnet-konforme Niagara-Controller SBS JACE 8N4 aus der Serie der OAS Smart Building Solutions getestet.

Dienstneutrales GA-Ethernet

Eine der zentralen Anforderungen an das Modernisierungsprojekt ist die Systemoffenheit. Für künftige Aufgaben des Internet of Things (IoT) und der Artificial Intelligence (AI) müssen alle TGA-Komponenten technologieoffen zusammenwirken. Alle Gewerke und Funktionen, auch IoT-Sensoren und Softwaretools sollen eingebunden werden. Dafür wurde zunächst ein Umzug aller heterogenen Kommunikationssysteme und Schnittstellen auf ein übergreifendes und dienstneutrales GA-Ethernet geplant. Ein Migrationskonzept für über 60 Informationsschwerpunkte und 750 Elektroverteiler ist zu entwickeln, das in den Haupt- und Subnetzen die Kommunikation über BACnet, DALI, EnOcean, Honeywell-C-Bus, KNX, LCN, LonWorks, Modbus, Niagara FOXs, OPC-DA, OPC-UA und Profinet abdeckt.

BACnet-fähiges Gesamtkonzept

Eine optimale Lösung zur Integration dieser unterschiedlichen Systeme, aber auch von künftigen Aufgaben ist ein BACnet-fähiges Gebäudebetriebssystem (Building Operation System – BOS). Damit können sowohl die Interaktion mit Bestandssystemen der Feld- und Automationsebene sichergestellt als auch der Anschluss an die künftige BACnet-Automations- und Leittechnik abgebildet werden.

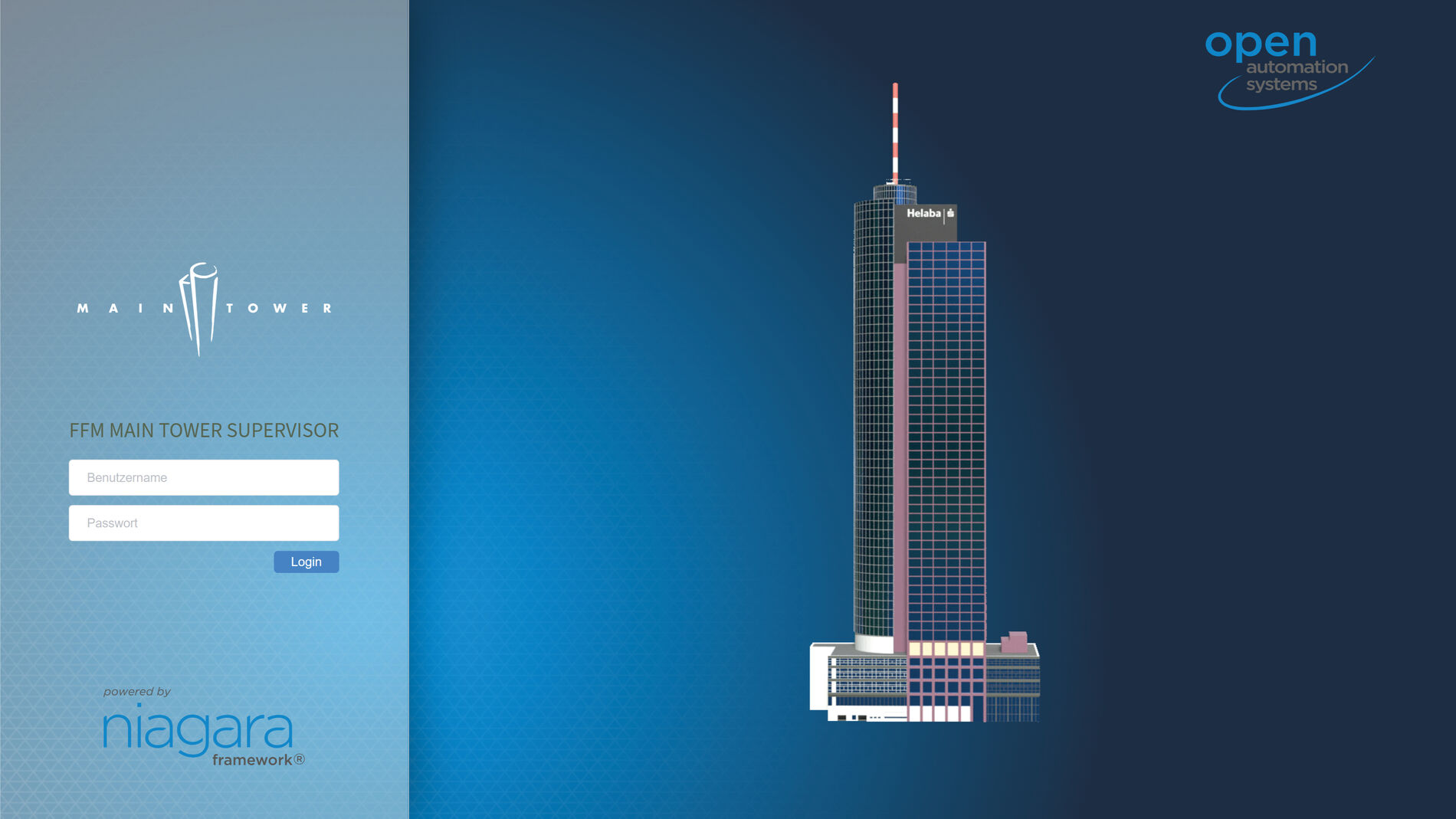

Den Grundstein zum Aufbau des BOS legt der Investor mit der Musterlösung zur Digitalisierung von PGA, die auf dem Niagara-Framework® basiert. Damit kann das Gebäudebetriebssystem im MAIN TOWER zum BOS-Framework, zum digitalen Herzstück der Gebäudetechnik, zur zentralen Softwareplattform werden, die alle unterschiedlichen Technologien miteinander verbindet. Die Migration soll schrittweise erfolgen. Im laufenden Betrieb können heterogene Bestandssysteme integriert werden, während zeitgleich alte Teilsysteme durch neue GA- und Raumautomationssysteme ersetzt werden. Parallel zur bestehenden GLT kann der Betreiber mit dieser Planung bereits den neuen „MAIN TOWER BMS-Supervisor“ von PGA nutzen, so dass die Schnittstellen zur Brandmeldeanlage, zum Energiemanagement und anderen Gewerken unterbrechungsfrei migriert werden können.

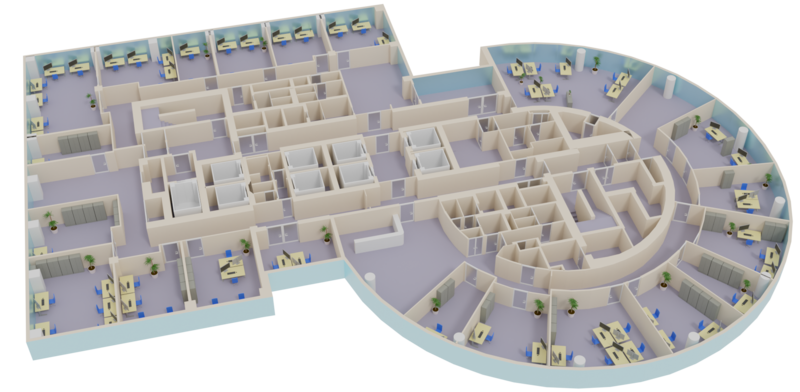

Bereits vor dem Projektstart entwickelte PGA eine voll ausgestattete Musteretage mit einer durchgehenden Digitalisierung der Raumautomation. Die Integration der Raumautomation mit Loytec-Komponenten in das Niagara Framework erfolgte auch hier über BACnet/IP.

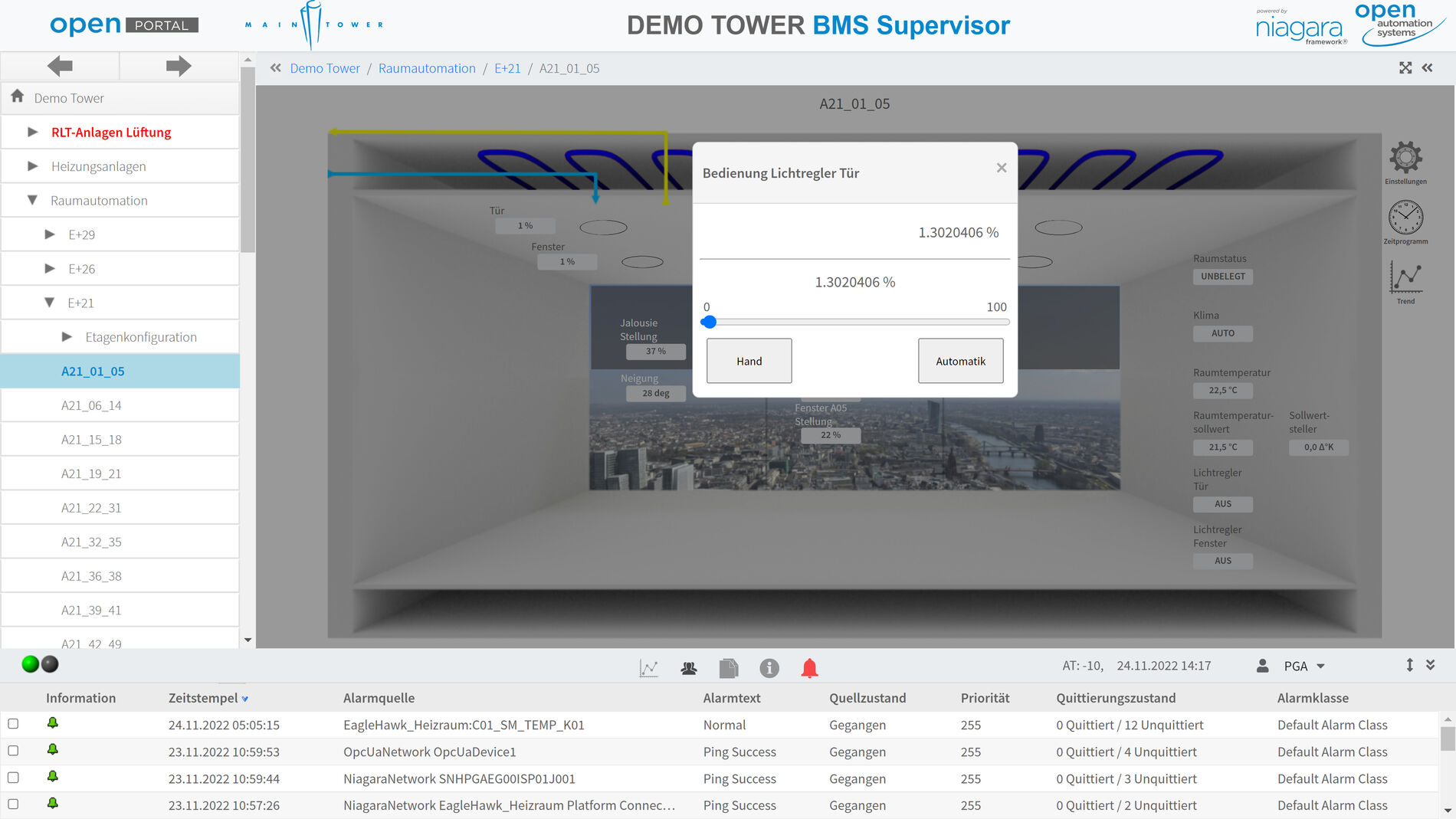

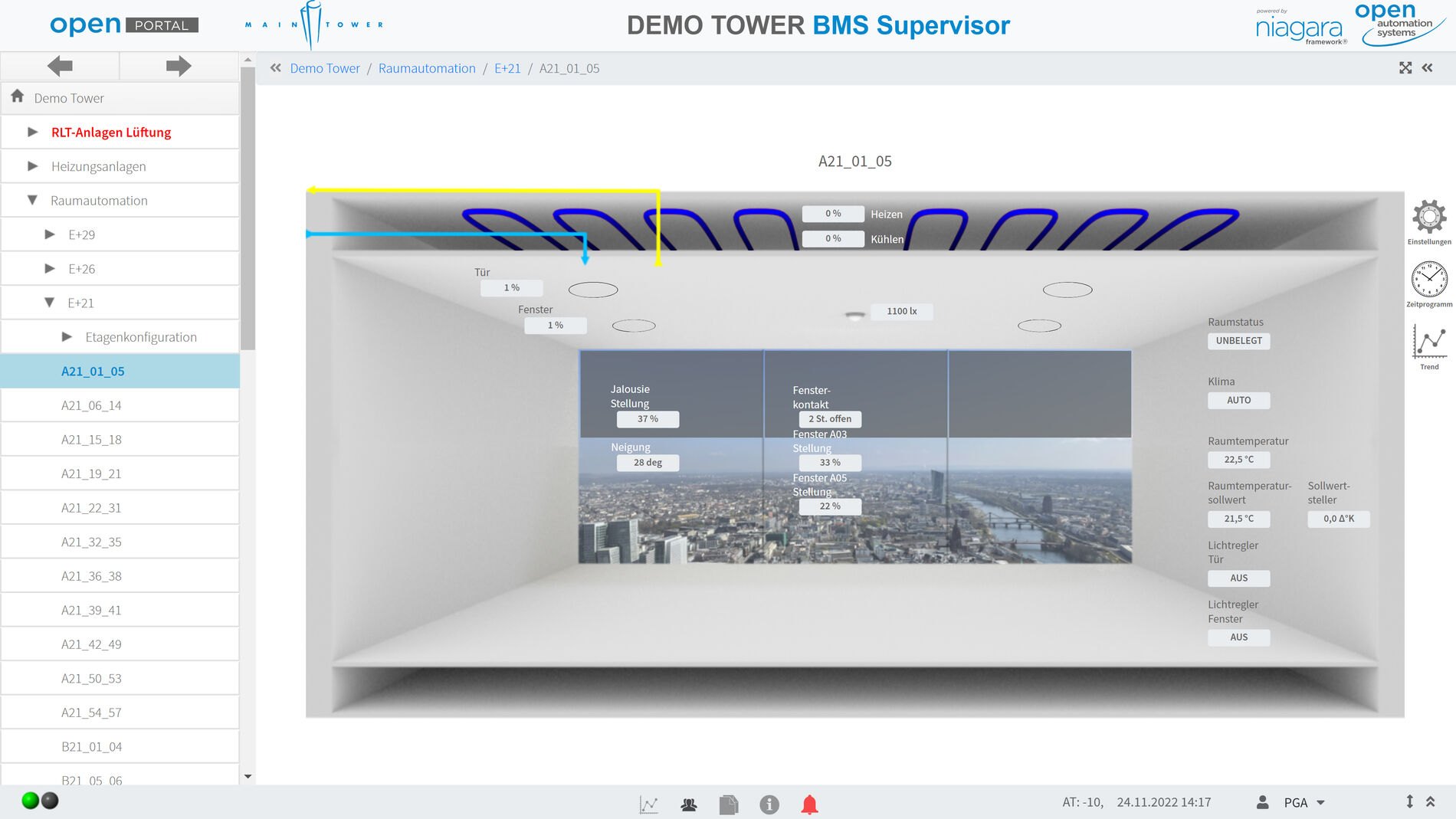

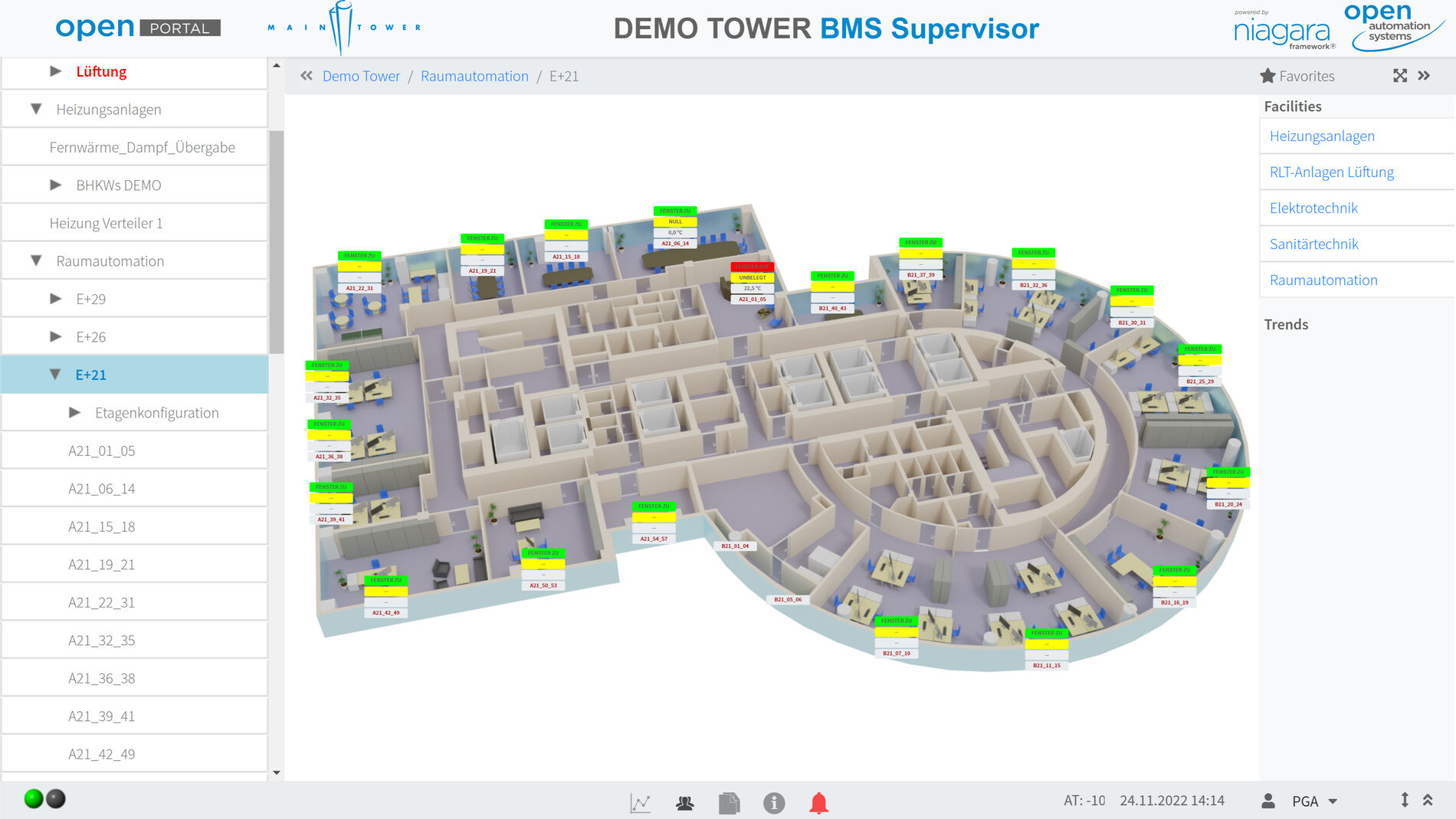

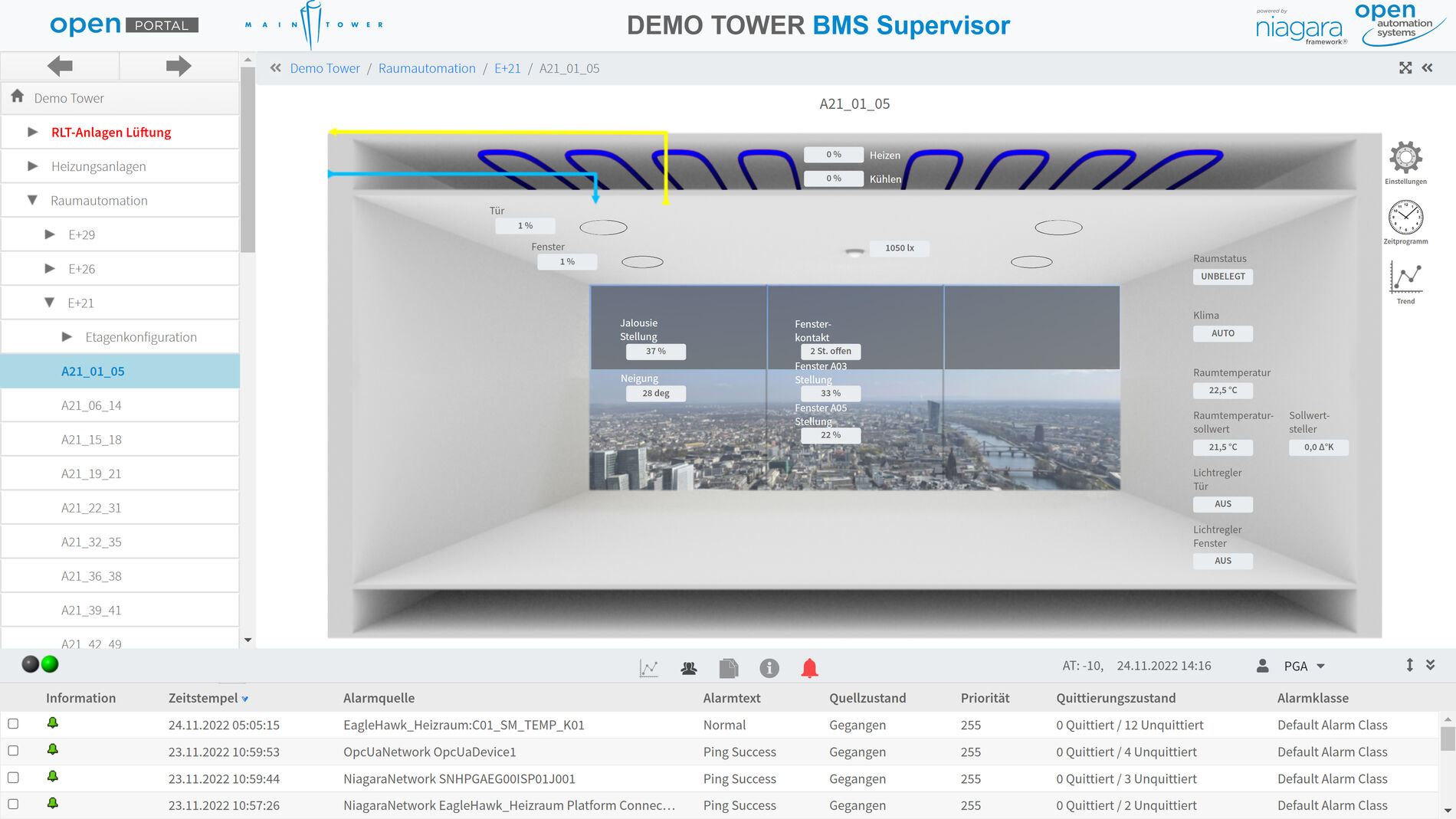

Für die effiziente Migration im MAIN TOWER bietet PGA auch weitere Services aus einer Hand: Zur Programmierung und Entwicklung aller Bedienoberflächen und Integrationsebenen kann das Potenzial der „OAS Supervisor Utilities Application“ genutzt werden. Eingebettet in den BACnet®-zertifizierten Niagara Supervisor ermöglicht die OAS Supervisor Utilities Application die rationelle, strukturierte und teilautomatisierte Erstellung einer offenen BMS-, Energiemanagement- oder SCADA- Lösung. Die Nutzung der Web-Visualisierungsplattform „OAS BMS-Supervisor“ ist möglich, um alle Etagen, Gewerke,
Anlagen und Funktionen schnell zu finden und sicher zu bedienen.
