OAS SBS IOM I/O-Feldbusmodule

OPEN BUILDING AUTOMATION

Das offene MODBUS I/O SYSTEM

Die OAS-SBS-IOM Serie besteht aus kompakten Feldbusmodulen mit Ein- und Ausgängen für die Montage auf DIN-Schiene, auf der Montageplatte im Schaltschrank oder Elektroverteiler oder im 19“- Rack, zur Montage auf der Tür.



SBS / Smart Building Solutions

Wir bieten mit unserer SBS- Serie IoT - Lösungen und - Dienstleistungen die weit über die gewöhnliche Raum- und Gebäudeautomation hinausgehen.

Allgemeines

  • über die SBS-IOM-Geräte werden binäre / digitale und analoge Signale an den verschiedensten Stellen im Gebäude und den gebäudetechnischen Anlagen erfasst und ausgegeben sowie in den Automationsstationen (Niagara- Plattformen) weiterverarbeitet
  • die Verbindung mit der Automationsstation erfolgt über einen handelsüblichen RS 485 -Kommunikationsbus / MOD-Bus RTU

Lokale Vorrangbedienung (LVB)

  • die OAS-SBS-IOM Serie erfüllt die Anforderungen der lokalen Vorrangbedieneinrichtungen (LVB) nach DIN EN ISO 16484 und VDI 3814
  • die Hand- und Notbedienung zur Übersteuerung der Ausgänge der Automationsstation erfolgt über Schalter und Potentiometer als Bedienelemente, womit gleichzeitig die (LVB) nach DIN EN ISO 16484 und VDI 3814 gegeben ist
  • Statusmeldungen der Ein- bzw. Ausgänge erfolgen durch Leuchtdioden
  • die Funktion der Bedienelemente ist auch ohne Bus- Kommunikation (Notbetrieb) möglich
  • die LVB - Bedienelemente ersetzen funktional herkömmliche Schalter und Meldeleuchten in konventionellen Schaltschränken sowie Elektroverteilern

Kommunikation / MOD-Bus RTU

  • MOD-Bus RTU ist ein offener und weltweit erprobter Standard, der keine Investitionskosten für die Programmierung von Schnittstellen erfordert
  • die Integration und Kommunikation zur Automationsstation / Niagara- Plattform erfolgt über eine galvanisch getrennte RS 485-Schnittstelleüber / MOD-Bus RTU
  • dabei arbeiten SBS-IOM- Feldbusmodule als MOD-Bus- Slave am MOD-Bus Master (Automationsstation)
  • es werden keine weiteren Gateways benötigt

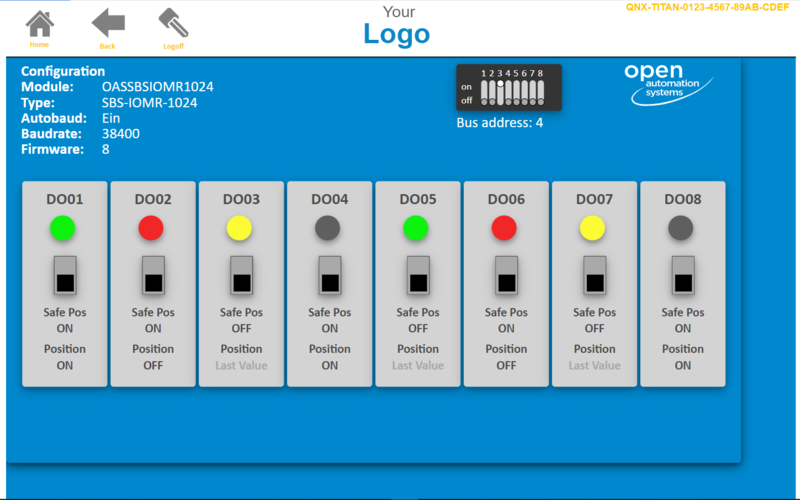

OAS I/O WEB Modul Konfigurator

  • jegliche Konfiguration der Kommunikationseistellungen erfolgt komfortabel und teilautomatisiert über den OAS I/O WEB Modul Konfigurator auf der Automationsebene Niagara- Plattform
  • die Konfiguration, Überwachung und Steuerung der Ein- bzw. Ausgänge wird im Automatikbetrieb über die RS 485-Schnittstelle realisiert
  • mehr erfahren
